Der Aussteller - Ein Rollladen-Trend kehrt zurück!
Der Aussteller eist sehr stabil und praktisch.
Perfekter Sichtschutz selbst beim Lüften. Sie brauch den Rollladen mit unseren Ausstellern nicht mehr hoch ziehen um für Frischluft in ihrem Raum zu sorgen. Es reicht den Aussteller einfach um zu klappen.
Das Scharnier wird ca. 19cm von oben gesehen mittig platziert, damit ein guter Öffnungswinkel ermöglicht wird.
Der Aussteller besteht aus zwei Führungsschienen (Typ im Menü auswählen!):
- 29 x 22 x 29mm (mini) | Innenmaß zwischen Gummikedern: 9mm
- 28 x 28 x 28mm (maxi) | Innenmaß zwischen Gummikedern: 16mm
- 35 x 28 x 35mm (maxi) | Innenmaß zwischen Gummikedern: 16mm
Verfügbar in folgenden Farben: C-0 eloxiert, weiß und braun.
Sie können den Aussteller in Ihrem Wunschmaß bestellen! Wahlweise bekommen sie diese auch mit einem Einschnitt für Einlauftrichter, der den Rollladen sicher führt.
Lieferung erfolgt ohne Bohrung der Führungsschienen, da Einbausituation unbekannt!
Achtung: Ihre Schienen dürfen nicht eingeputzt werden oder in einer Nut vom Fenster sein!
Die Maße der Führungsschienen
Schiene 29 x 22 x 29mm
Schiene 28 x 28 x 28mm
Schiene 35 x 28 x 35mm

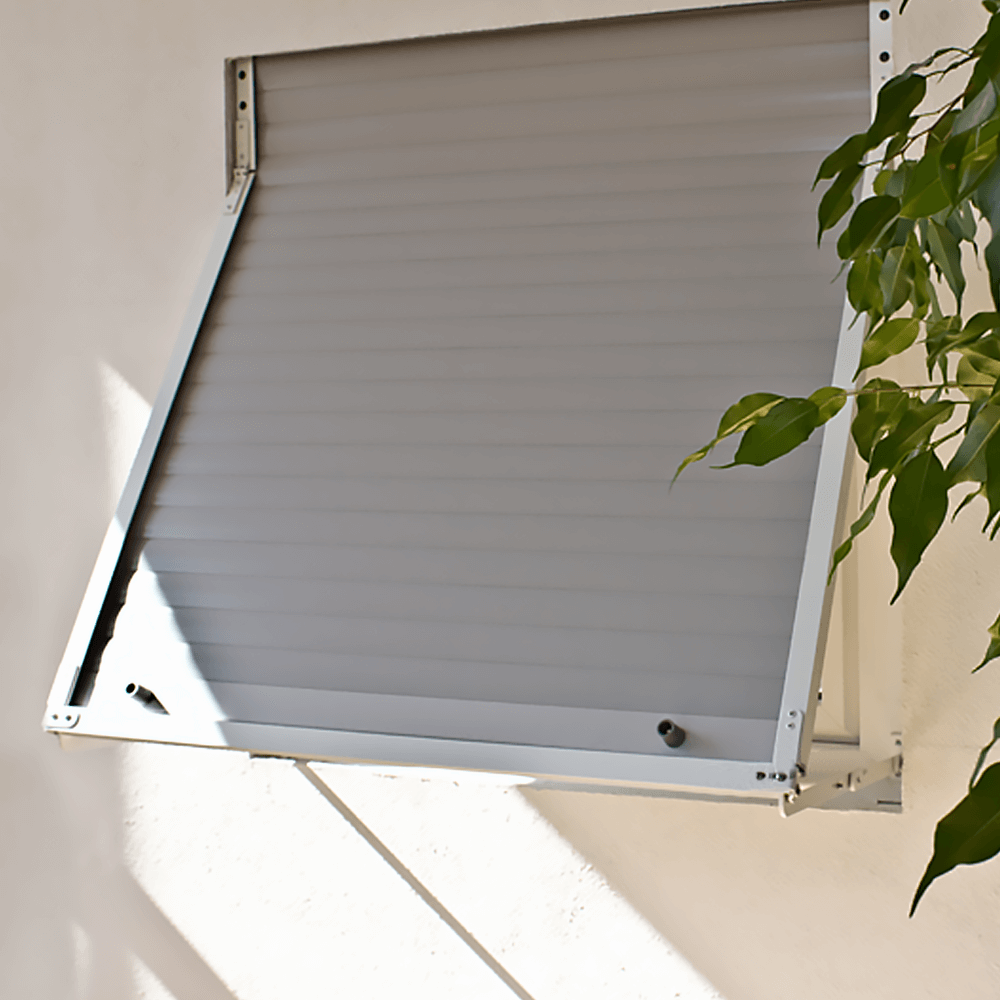

Allgemeine Bilder (Anwendungsbeispiel)
Ausführungen Führungsschiene
Schiene 29 x 22 x 29mm
Schiene 28 x 28 x 28mm
35 x 28 x 35mm
Das richtige Maß
Bitte beachten Sie:
- Messen Sie das Fenster von der Außenseite!
- Legen Sie das Maßband stets im rechten Winkel an!
- Messen Sie die Breite und Höhe an mindestens 3 verschiedenen Punkten!
Berechnung der Bestellmaße:
Messen Sie wie oben beschrieben die Lichtmaße und ziehen Sie in der Breite vom kleinsten Maß insgesamt 4mm ab.
Beispiel:
Ihre Lichtmaße sind in der Höhe 1,5m / 1,53m / 1,51m und in der Breite 1,32m /1,31m / 1,30m (je an drei Punkten gemessen). Dann ergibt sich
1,53m = größtes Maß für die Höhe = Fertigmaß 1,53m
für die Höhe
und
1,30m (kleinstes lichtes Maß der Breite) - 0,004m = Fertigmaß 1,296m
für die Breite.
Spezieller Einschnitt als Einlauftrichter
Der spezielle Einschnitt auch Einlauftrichter genannt, sorgt für einen sauberen und ordentlichen Einlauf des Rollladens in die Führungsschiene. Es gibt noch seperat erhältliche Einlauftrichter, die aber einen höheren Montageaufwand bedeuten. Wir bieten Ihnen direkt bei der Bestellung an die Schiene bereits speziell einzuschneiden zu lassen, damit Sie keinen Mehraufwand haben. Es ist keine zusätzliche Bohrung notwendig! Die Lamellen werden geschont und vor Abnutzung geschützt, da sie nicht mehr Verkanten oder hängen bleiben.
Die Biegung, die im Bild gezeigt wird, dient der Veranschaulichung, diese muss vor Ort je nach Bausituation vom Kunden selbst vorgenommen werden!
Kurze Montageanleitung
1. Lieferzustand
2. Die Schraube und die Unterlegscheibe werden zusammen mit der 4-Kant- Schiene geliefert.
3. Entfernen Sie die Schraube samt Scheibe von der 4-Kant-Schiene.
4. Schauben Sie als nächstes die beiden Ausstellerarme rechts und links, an die 4-Kant-Schiene.
5. Stecken Sie die Führungsschienen rechts und links auf die Schrauben, mit der die Ausstellerarme mit der 4-Kant-Schiene zusammen geschraubt sind.
Bitte beachten Sie, dass die Stifte der Ausstellerarme nach innen zeigen und sich ausklappen lassen...
6. Schrauben Sie als nächstes die Führungschienen mit dem Winkel zusammen.
Bitte achten Sie hierbei darauf, dass die untere Kante der Schiene mit dem Winkel abschließt.
7. Befestigen Sie die Schienen am Fensterrahmen Bitte beachten Sie, dass die Schienen ungebohrt geliefert werden!
8. Markieren Sie die Position der Ausstellerarme im eingeklappten Zustand.
9. Schrauben Sie die Arme an den Fensterrahmen.
Achtung: Der Rollladen darf nur bedient werden, wenn der Aussteller eingeklappt ist!
Lieferumfang
- 1x Aussteller (Schienen-Typ im Menü auswählen!) in den von Ihnen gewünschten Maßen
- Farbe bitte über Menü oben auswählen
Bitte beachten Sie die etwas längere Lieferzeit, da wir die Schiene individuell für Sie zuschneiden!
